Name: CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption
Brand: Fujian Xianda Machinery co.,ltd
SKU: CTS-3500-18/21/22FW
Price: 259.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Schlüsselwörter: Steinmaschine

Vorteil: Hohe Leistungsfähigkeits-lange Lebenszeit

Stromspannung: 220 V/380 V

Wasserverbrauch: 4m3/h

Leistung: 11/15kw

Schnitthöhe: 1800/2100/2200 mm

Schnittlänge: 3500 mm

Trolleygröße: 1800*2000mm 2000*2500mm

Hervorheben:

360° Rotary Table Diamond Wire Saw Machine

220V/380V CNC Diamond Wire-Saw Dressing Machine

4m3/H Water Consumption Stone Cutting Machine

Grundinformation

Herkunftsort: Jinjiang, Fujian, China

Markenname: Xianda Machinery

Zertifizierung: API, CCC, SONCAP, GOST, ISO, CE, SGS;IAF

Modellnummer: CTS-3500-18/21/22FW

Zahlung und Versand AGB

Verpackung Informationen: Drahtseilzurrung, geeignet für den See-/Luft-/Land-/Schienentransport.

Lieferzeit: 1 Monat

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 1000 Sätze/Jahr

Galerie

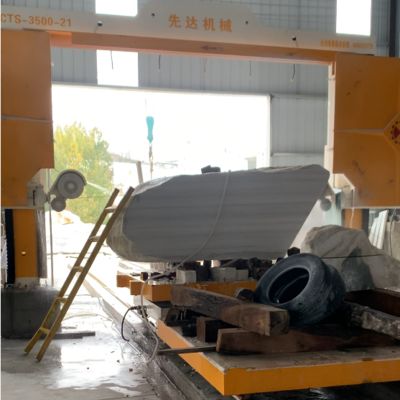

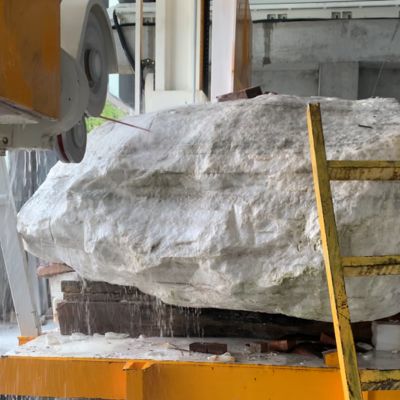

CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption

Produkt-Beschreibung

CTS-3500-Reihe CNC-Diamantdrahtsägen-Dressmaschine

Übersicht über die Maschine

Die...CTS-3500-18/21/22FWist einmit einer Leistung von mehr als 10 Wattfürhochpräzise Formierung großer SteinblöckeMit.16-Flächenrutschen,28 Rollrad-Synchronheberund a360° DrehtischEs zieht sich an.vier Gesichter ohne Neupositionierungund SkulpturenBogen, Spalten, Zahlen, Buchstaben oder chinesische Zeichenbis zu3.5 m lang × 3,5 m breit × 2,2 m hoch- alles in einem Programm.

Technische Spezifikation

Parameter	Einheit	CTS-3500-18	CTS-3500-21	CTS-3500-22FW
Maximale Verarbeitungsgröße	mm	3500 × 3000 × 1800	3500 × 3500 × 2100	3500 × 3500 × 2200
Größe des Trolleys	mm	1800 × 2000	2000×2500	2000×2500
Gewicht von Tischlagern	T	35	50	50
Drehzahl	m/s	20 bis 40	20 bis 40	20 bis 40
Hauptmotor	Leistung	11	15	15
Umrissdimensionen	mm	9300 × 7200 × 4800	9800 × 7800 × 5600	8800 × 7800 × 5750
Bruttogewicht	Weigerung	10200	12000	11500
Wasserverbrauch	m3/h	4	4	4

Vierachsige Bewegung und Funktionen

X-Achse- Tabelle Längsschnitt (Blocklänge)
Y-Achse- Querstrahl (Blockbreite)
Z-Achse- vertikaler Kopfheben (Blockhöhe)
C-Achse- 360°-Rotation des Tisches (kontinuierlicher Zylinder oder vierschichtiges Verband)

Ergebnis:wahre 3D-Skulptur, 360°-Säule, viereckige Verkleidung oder geschwungene Fassadenplatteohne Umstellung.

Anwendungsgalerie

360°-Säulen
mit einer Breite von nicht mehr als 20 mm- geschwungene Wandverkleidungen, Säulenfassaden
Zahlen und Buchstaben- 3D-Schilder, Adresssteine.
Chinesische Zeichen- Kunstdenkmäler
mit einer Dicke von nicht mehr als 0,05 mm- Quadratisierung von Denkmalblöcken
Krümmte Bürgersteige- Straßenkantenradius

Ausgangsstoffe:Granit, Marmor, Quarzit, Basalt, gemachter Stein.

Arbeitsablauf (1 Bediener)

Ladeblockauf einen Drehtisch (Gabelheber oder Vakuumheber)
CAD-Datei importieren(.dxf, .stp) oder mit dem Assistenten auf dem Bildschirm
Wählen Sie Drahtgeschwindigkeit & Passes aus- klicken Sie auf START
Maschinelle automatische Schnitte- Tischdrehungen oder Kopfbewegungen nach Programmierung
Ausladen des fertigen Stückes- zum Polieren oder zur direkten Montage bereit
